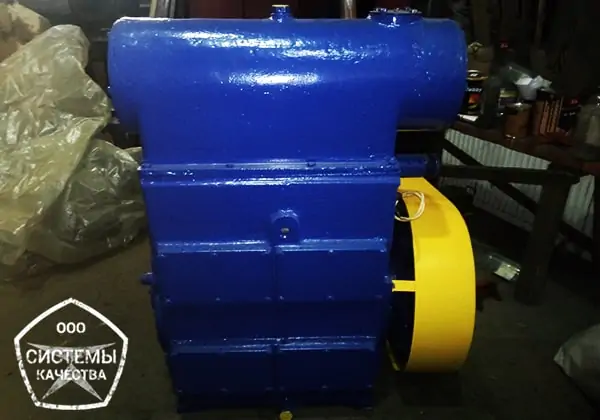

Насос АВЗ - глубоковакуумный плунжерныйВакуумный насос АВЗ – масляный золотниковый насосный агрегат для создания глубокого разрежения в герметичных емкостях. Используются для откачивания воздуха, газов, паров и парогазовых смесей, предварительно очищенных от механический загрязнений и капельной влаги. Изготавливаются согласно ТУ 26-06-952-75. Предназначены для работы в пожаровзрывобезопасных помещениях при диапазоне температуры окружающей среды 10–35 °С. Могут использоваться в качестве форвакуумных установок.

Запрещена работа в средах: взрывоопасных, отравляющих, агрессивных, химически активных по отношению к металлам и вакуумному маслу. Не применяются перекачивание газовой субстанции из одной емкости в другую.

Технические характеристики насоса АВЗ

Показатель АВЗ-20Д АВЗ-63Д АВЗ-90 АВЗ-125Д АВЗ-180
Быстрота действия, л/с 20 63 90 125 180
Предельное остаточное давление, кПа (мм рт. ст), не более: парциальное без газобалласта 1,3*10-5 (1*10-4) 6,7*10-6 (5*10-5) 6,7*10-4 (5*10-3) 6,7*10-6 (5*10-5) 6,7*10-4 (5*10-3)
полное без газобалласта 1,1*10-3 (8*10-3) 6,7*10-4 (5*10-3) 6,7*10-3 (5*10-2) 6,7*10-4 (5*10-3) 6,7*10-3 (5*10-2)
полное с газобалластом 6,7*10-3 (5*10-2) 6,7*10-3 (5*10-2) 0,4 (3) 6,7*10-3(5*10-2) 0,4 (3)
Допустимое давление паров, кПа (мм рт. ст.) 3,3 (25) 4,0 (30) 3,3 (25) 4,7 (35)
Наибольшее рабочее давление, кПа (мм рт.) 20 (150)
Рабочая жидкость Вакуумное масло ВМ-1 ОСТ 38.01402-86
Предельная температура рабочей жидкости, ˚С 80 85
Количество масла, л 3,6±0,1 10,2±0,2 14,2±0,2 20,5±0,5 28,5±0,5
Расход воды при температуре 20 ˚С , м3/ч Воздушное охлаждение 0,6 1,25 1,3
Двигатель АИР90L4 АИРМ132S4 АИРМ132M4 5А160S4
Вес, кг 175 580 920 870

Гидравлические характеристики насоса АВЗ

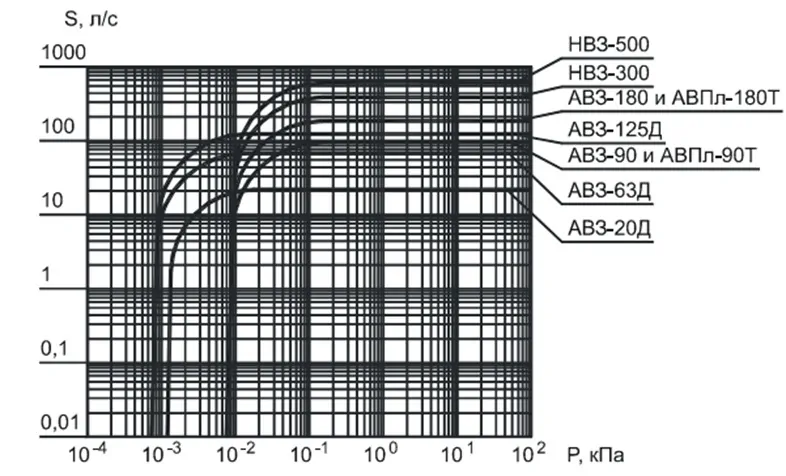

На схеме изображена зависимость быстроты действия насосов от входного давления

Гидравлические характеристики насосов АВЗ

Принцип работы золотникового насоса АВЗ

При вращении эксцентрика рабочая среда из откачиваемого объёма, сквозь отверстие в плунжере, попадает в полость всасывания. Одновременно происходит сжатие и вытеснение откачиваемой среды из полости сжатия.

В двухступенчатых плунжерных насосах, рабочая среда сквозь отверстие в корпусе перемещается из первой роторной камеры во вторую, после через выхлопные клапана в маслоотделитель . В одноступенчатых откачиваемая среда поступает в маслоотделитель из каждой камеры по-отдельности.

Конструкция вакуумных насосов АВЗ

Конструктивно вакуумные насосы делятся на двухступенчатые с последовательной работой роторных камер – АВЗ-125Д, АВЗ-20Д, АВЗ-63Д, одноступенчатые с параллельной работой камер – АВЗ-180 и АВЗ-90. Подробная конструкция плунжерного золотникового насоса изображена на чертеже.

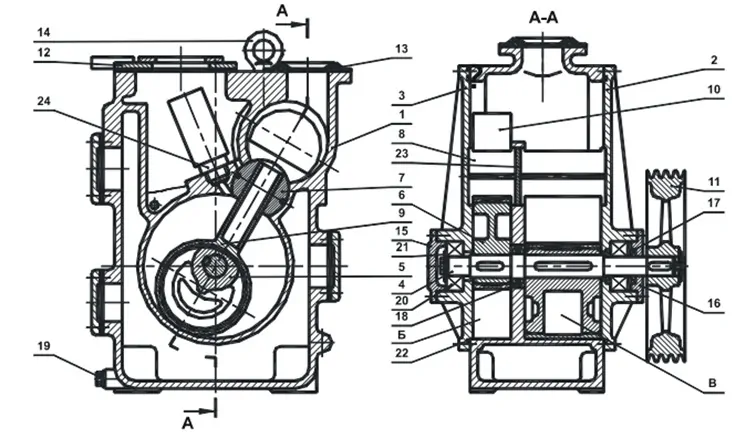

конструкция золотникового насоса. Чертеж

1 – корпус, 2 и 3 – передняя и задняя крышки, 4 – вал, 5 и 6 – эксцентрики, 7 и 8 – направляющие, 9 и 10 – плунжеры, 11 – маховик, 12 и 22 – кольца, 14 – рым-болт, 12, 15 и 16 – крышки, 17 и 18 – манжеты, 19 – пробка, 20 – подшипник, 21 – шайба, 23 – перегородка, 24 – клапан, Б и В – камеры.

Материалы деталей насоса АВЗ

Деталь Материал
Марка метала НТД
Вал Сталь 45 Гост 1050-88
Задняя и передняя крышки СЧ 20 ГОСТ 1412-85
Корпус
Эксцентрик
Плунжер
Направляющая

Устаревшие маркировки и аналоги АВЗ

Снят с производства 1973 г. Снят с производства 1990 г. Современная маркировка
ВН-1МГ НВЗ-20 АВЗ-20Д
ВН-7 НВЗ-50Д АВЗ-63Д
ВН-4 НВЗ-75 АВЗ-90
ВН-6ГМ НВЗ-100Д АВЗ-125Д
ВН-6 НВЗ-150 АВЗ-180
ВН-300 НВЗ-300

Почему стоит купить насос АВЗ от Системы качества

Вакуумный масляный насос АВЗ

  • собственные испытательные стенды для вакуумного оборудования
  • квалифицированный технический персонал
  • современный цех по производству запчастей
  • официальный дилер «Слобожанского электромеханического завода»
  • обязательная аттестация насосов системами неразрушающего контроля
  • услуги по ремонту насосов АВЗ любой сложности
  • постоянная техподдержка клиентов

Купить вакуумный насос АВЗ, получить консультацию по подбору вакуумного агрегата или техническим характеристикам, можно связавшись с специалистом Систем Качества.
