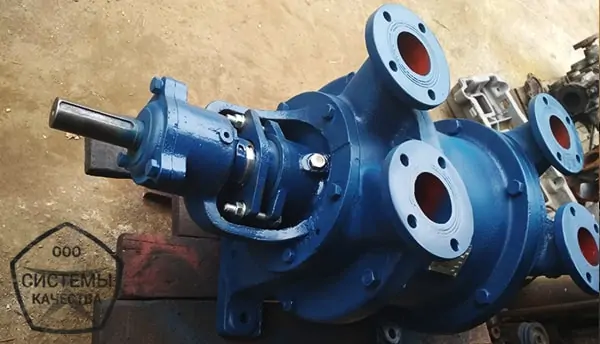

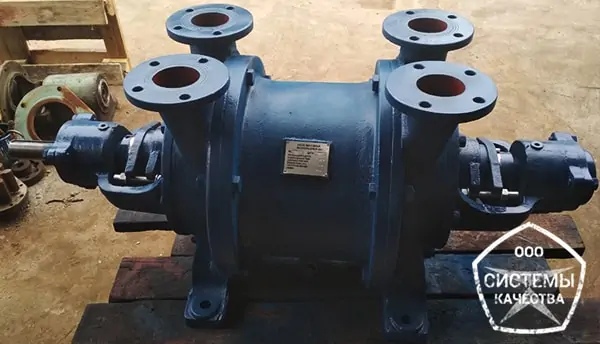

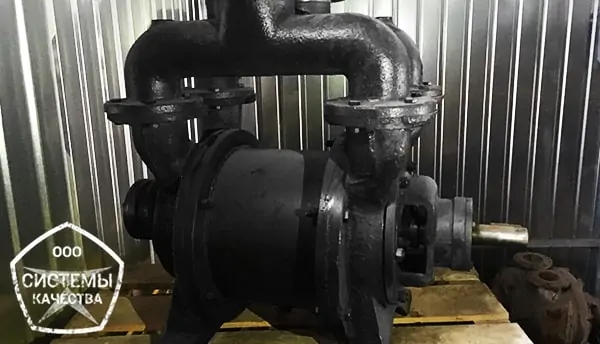

Водокольцевые вакуумные насосы ВВН – промышленные электронасосные агрегаты для создания неглубокого вакуума от 40 до 20 кПа в закрытых емкостях. Отличаются от масляных насосов высокой производительностью – от 0,75 до 300 м3/мин и устойчивостью к попаданию частиц и капельной влаги. Допустимые среды – воздух, газы, парогазовые смеси температурой до 35 °C не вступающие во взаимодействие с материалами проточной части. Расшифровка маркировки ВВН: В-вакуумный, В-водокольцевой, Н-насос.
Характеристики водокольцевых вакуумных насосов ВВН
| Характеристика | Водокольцевой вакуумный насос | |||||||
| ВВН1-0,75 | ВВН1-1,5 | ВВН1-3 | ВВН1-6 | ВВН1-12 | ВВН1-25 | ВВН2-50М | ||
| Параметры насоса | Производительность, м3/мин | 0,75 | 1,5 | 3,3 | 6,0 | 12,0 | 25,0 | 50,0 |
| Остаточное давление, Бар | 0,45–0,50 | 0,40–0,60 | 0,40–0,60 | 0,40–0,60 | 0,40–0,80 | 0,40–0,80 | 0,20–0,40 | |
| Зазоры между лобовинами и торцевым плоскостями крыльчатки, мм | 0,1-0,3 | 0,1-0,3 | 0,1-0,3 | 0,1-0,3 | 0,1-0,3 | 0,1-0,3 | 0,35-0,5 | |
| Расход воды, м3/час | 0,18 | 0,3 | 0,43 | 0,66 | 1,38 | 2,85 | 4,3 | |
| Параметры двигателя | Мощность, кВт | 2,2–3,0 | 4,0–5,5 | 7,5–11 | 15–18 | 22–30 | 55–75 | 110–160 |
| Частота вращения, об/мин | 1500 | 1500 | 1500 | 1500 | 1000 | 750 | 600 | |
| Исполнение по монтажу | IM1081 | |||||||
| Напряжение, В | 380/660 | |||||||
| Габаритные размеры | 590х340х625 | 645х340х640 | 1145х350х750 | 1435х410х980 | 1765х550х1245 | 2410х1135х1475 | 2410х1135х1475 | |
| Вес, кг | 82 | 135 | 285 | 360 | 750 | 1850 | 2700 | |
Особенности эксплуатации и сферы применения ВВН
Модели серии ВВН используется в: электротехническом производстве, медицинской стерилизации, установках высокого вакуума, сушке табака и древесины, мыловарении и дегазации, обработке кожи, доильных установках, очистных сооружениях, вакуумном алюминировании зеркальных поверхностей и тд.
Эксплуатация запрещена: в пожаро и взрывоопасных условиях, для откачивания токсичных и агрессивных сред, для работы с газами, способными реагировать химически с конструкцией и элементами насоса ВВН, без заполнения рабочего пространства водой.
Конструкция и принцип работы ВВН

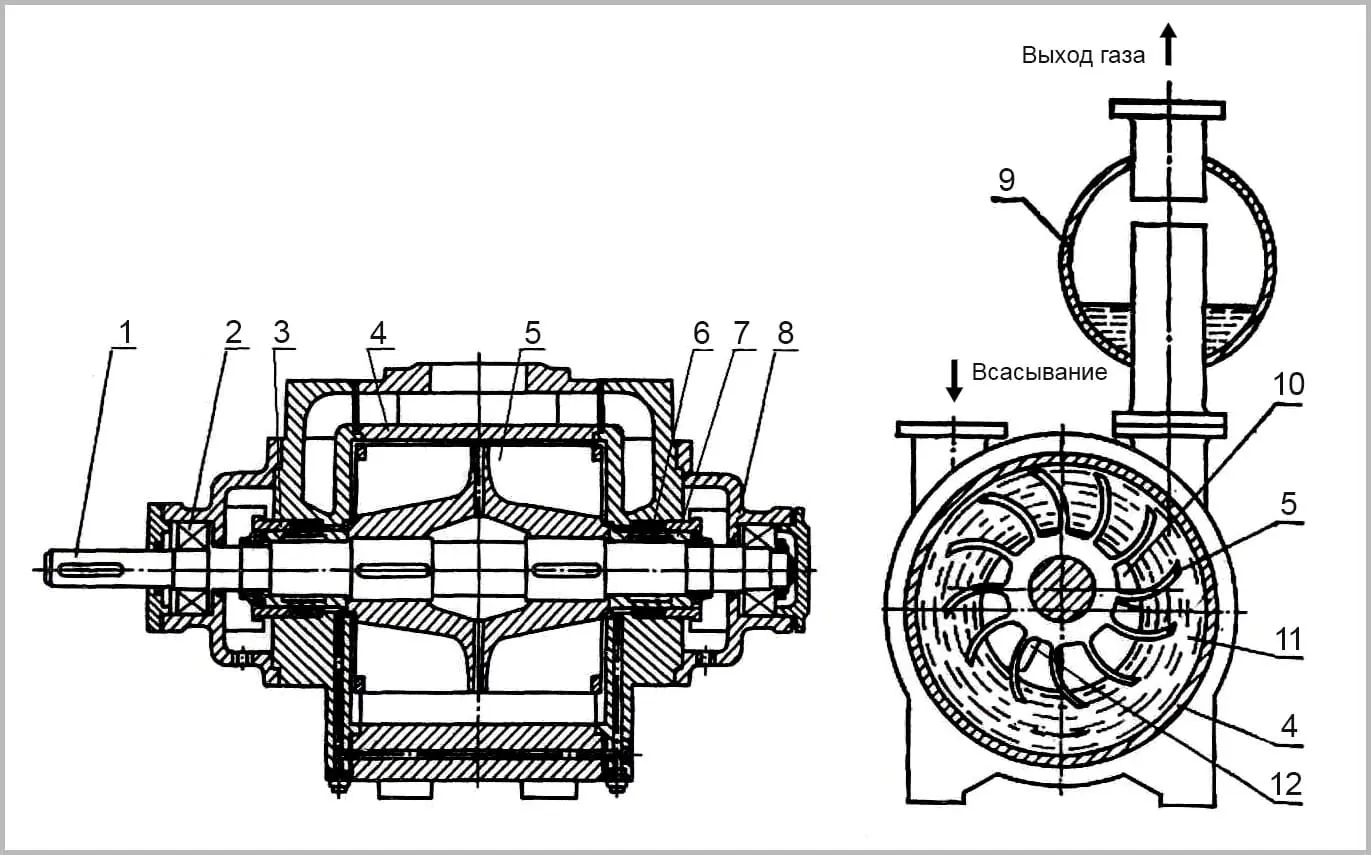

На чертеже изображена схема работы вакуумного водокольцевого насоса ВВН. Принцип действия насоса ВВН, заключается в следующем: рабочее колесо, с помощью лопаток разбрасывает воду по стенкам корпуса насоса, создавая вращающееся водяное кольцо. Расстояние между ступицей колеса и водяным кольцом – рабочий объём. Водяное кольцо предотвращает перетекание воздуха из нагнетательной полости во всасывающую. При вращении колеса, воздух между лопатками сжимается и выдавливается через окно в нагнетательный патрубок, а затем в водоотделитель.
1 – вал, 2 – подшипник, 3 – крышка сальника, 4 – корпус, 5 – рабочее колесо, 6 – сальниковая набивка, 7 – защитная втулка, 8 – корпус подшипника, 9 – водоотделитель, 10 – окно нагнетания, 11 – водяное кольцо, 12 – окно всасывания.
Цена вакуумного насоса ВВН
| Вакуумный насос | Цена, грн с НДС | |
| Насос на раме | Агрегат* | |
| ВВН 1-0,75 | 7644 | договорная |
| ВВН 1-1,5 | 10500 | договорная |
| ВВН 1-3 | 23172 | договорная |
| ВВН 1-6 | 25194 | договорная |
| ВВН 1-12 | от 50000 | договорная |
| ВВН 1-25 | от 90000 | договорная |
| ВВН 2-50М | от 180000 | договорная |
В таблице указаны цены водокольцевых вакуумных насосов наиболее дешевого производителя. Чтоб узнать размер своей скидки, стоимость агрегата с электродвигателем или цены других производителей – звоните специалистам Систем Качества.
Купить насос ВВН
Наша компания обладает профессиональными вакуумными цехами, где ведется тщательный контроль качества выпускаемой продукции типа ВВН. На все вакуумные насосы имеется паспорт с инструкцией эксплуатации и основными правилами пользования агрегатом ВВН.
Что мы можем сделать с насосами ВВН:
- Продать насос украинского производства по дилерской цене
- Привезти насосный агрегат из России
- Подготовить насос из складских запасов
- Провести ремонт вашего вакуумного оборудования
- Поставить вышедшие из строя запчасти
Производители насосов ВВН:
- ОАО «Вакууммаш»;
- ЗАО «Беском»;
- АОЗТ «Херсонский электромеханический завод»;
- ПАО «Сумское НПО им. М.В.Фрунзе»;
- ОАО «Ливгидромаш».
Неисправности вакуумных водокольцевых насосов ВВН
| Неисправность | Причина | Вариант устранения |
| 1. Не откачивает среду | Отсутствие воды в насосе | Дозаполнить водой |
| 2.Производительность не соответствует паспортным данным | Нарушена герметичность | Устранить свищи всасывающей линии |
| Зазор между колесом и лобовинами превышает ному | Установить зазор согласно паспорту в цехах «Систем» | |
| Недостаток или избыток воды в насосе | Отрегулировать расход воды | |
| Отсутствует подача воды | Обеспечить подачу воды | |
| 3. Греется сальник | Сальник перетянут | Ослабить затяжку сальника. |
| Износ набивки | Поменять набивку | |
| 4. Вибрация насоса выше нормы | Несоосность валов двигателя и насоса | Немедленно остановить эксплуатацию. Устранить несоосность |
| 5. Греется подшипник | Низкое качество, недостаток или избыток смазки | Заправить новую смазку |
| Валы несоосны | Выполнить центровку валов | |
| Механические примеси в смазке | Заменить смазку, предотвратить попадание мусора | |
| 6. Низкая производительность | Недостаток воды | Отрегулировать расход воды |
| Забились отверстия для подвода воды, загрязнение зазоров между лобовинами и валом. | Устранить загрязнение продувкой сжатым воздухом. Если производительность не поднялась – разобрать и почистить насос | |
| 7. При вращение вала рукой происходит заедание, либо вовсе не проворачивается | Валы неотцентрованы | Устранить несоосность |
| Рабочее колесо задевает торец лобовин | Затянуть крепления лобовин и крышки подшипника, отрегулировать зазор между крышкой и корпусом подшипника. Если рабочее колесо не стало на место – перебрать насос | |
| Выход из строя подшипников | Заменить подшипники |
